Zapfengelagerte (Trunnion Mounted) Kugelhähne
Was ist der Unterschied zwischen einem normalem Kugelhahn und einem zapfengelagertem Kugelhahn (Trunnion Mounted)?
Kugelhähne und zapfengelagerte Kugelhähne sind zwei Arten von Armaturen, die in industriellen Anwendungen zur Steuerung von Flüssigkeits- oder Gasströmen eingesetzt werden. Obwohl sie einige Gemeinsamkeiten aufweisen, gibt es wesentliche Unterschiede zwischen ihnen, insbesondere in Bezug auf Design, Konstruktion und Anwendung.
1. Konstruktion
Standard Kugelhahn: Bei einem Standard-Kugelhahn wird die Kugel (das rotierende Element) von einer einzigen Welle betätigt, die die Kugel durch eine Nut im oberen Bereich der Kugel mitnimmt. Die Kugel selbst schwebt normalerweise frei oder schwimmt zwischen den beiden Sitzen.
Die gebräuchlichsten Kugelhahntypen sind schwimmende gelagerte Kugelhähne und zapfengelagerte Kugelhähne
Zapfengelagerter Kugelhahn: Beim zapfengelagerten Kugelhahn wird die Kugel durch eine feste Welle (Zapfen) an der Ober- und Unterseite der Kugel abgestützt. Diese zusätzliche Abstützung gibt der Kugel mehr Stabilität und verringert die Belastung der Ventilsitze.
2. Konstruktion
Standard Kugelhahn: Bei Kugelhähnen mit schwimmender Kugel kann sich die Kugel frei im Ventilkörper bewegen. Die Ventilsitze dichten durch den Druck des Mediums ab, wenn das Ventil geschlossen ist.
Standard Kugelhähne werden häufig bei niedrigen Drücken und kleineren Ventilgrößen eingesetzt.
Zapfengelagerter Kugelhahn: Zapfengelagerte Kugelhähne haben eine komplexere Konstruktion, bei der die Kugel in den Zapfen verankert ist, was die Stabilität erhöht. Diese Konstruktion ermöglicht größere Ventilgrößen und Anwendungen mit höheren Drücken. Zapfenkugelhähne werden häufig in Anwendungen eingesetzt, die höhere Drücke, größere Abmessungen oder eine höhere Zuverlässigkeit erfordern.
3. Druck
Standard Kugelhahn: Schwimmende Kugelhähne sind typischerweise für Anwendungen mit niedrigem bis mittlerem Druck geeignet.
Zapfengelagerter Kugelhahn: Zapfengelagerte Kugelhähne sind aufgrund der zusätzlichen Unterstützung durch den Zapfen für Anwendungen mit höherem Druck ausgelegt.
4. Nennweite
Kugelhahn: Standard Kugelhähne sind normalerweise in kleineren Größen erhältlich.
Zapfengelagerter Kugelhahn: Zapfengelagerter Kugelhähne werden aufgrund ihrer robusten Konstruktion und ihrer Fähigkeit, höheren Drücken standzuhalten, häufig in größeren Nennweiten eingesetzt.
5. Anwendungen
Standard Kugelhahn: Standard Kugelhähne werden häufig in Anwendungen mit mittlerem Druck und in kleineren Größen verwendet, z. B. in der Haustechnik und in industriellen Prozessen bis ca. zur DN 200
Zapfengelagerter Kugelhahn: Geeignet für Anwendungen mit höherem Druck, größeren Nennweiten und Industrien wie Öl und Gas, Petrochemie und Pipelinesysteme.

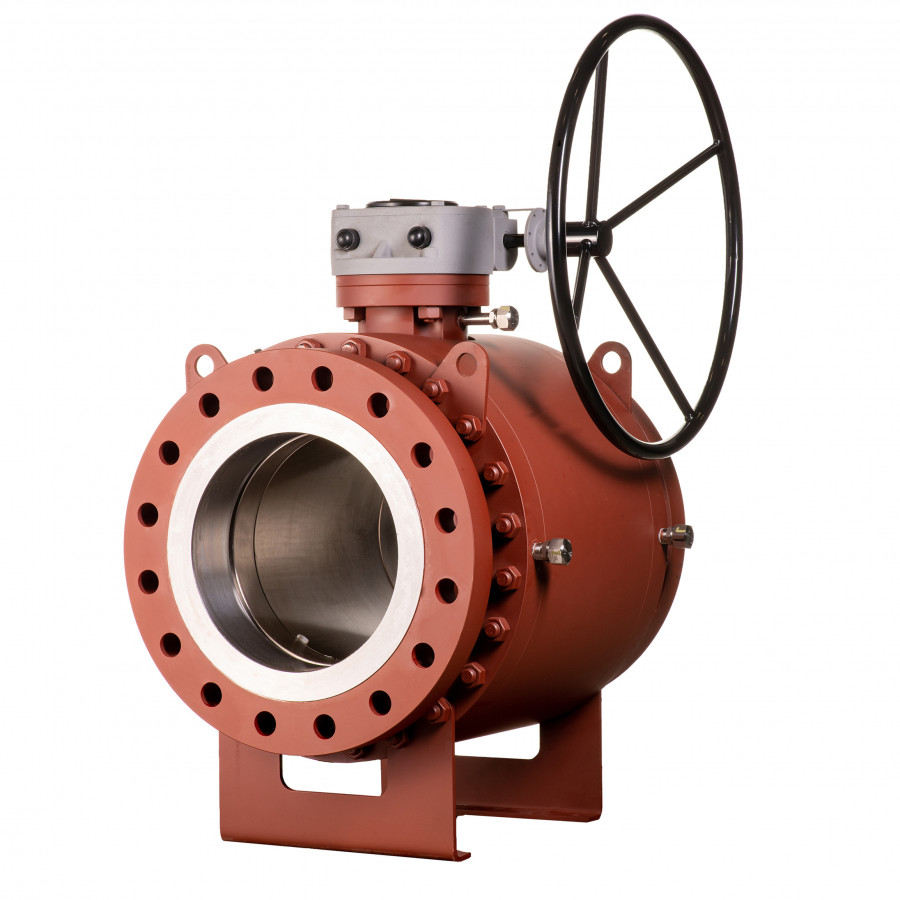

Zapfengelagerte (Trunnion Mounted) Kugelhähne
Guide Valve, Canada
ANSI CLASS 150 bis 2500
Flanschanschluss und Anschweißenden
2“- 36“
Weich- und metallisch dichtend
