Aggressive Medien können metallische Bauteile angreifen. Die passende Auskleidung kann das Gehäuse vor dem Medium schützen. Wie beständig sie ist, hängt von Werkstoff, Medium, Konzentration, Temperatur und Druck ab. Deshalb prüfen wir die Eignung für Ihre Anwendung im Einzelfall.
Produktkategorien

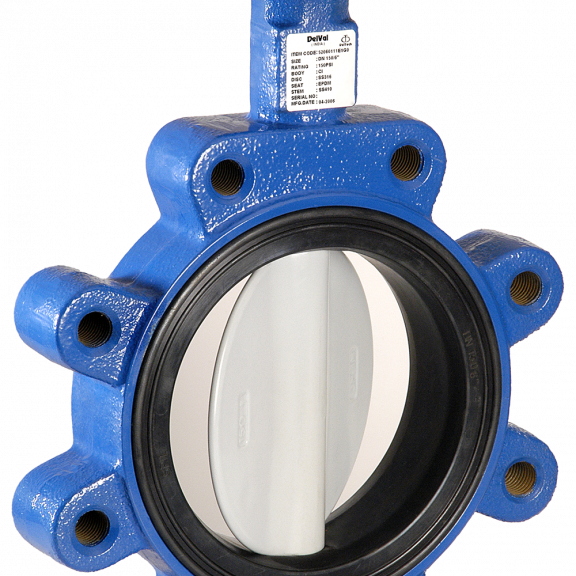

Ausgekleidete Absperrklappe für chemisch aggressive Medien
| Merkmal | Bereich |
| Nennwert | DN 25 bis DN1200 |
| Druckstufe | PN 10 / PN 16 |
| Temperatur | −20 °C bis +200 °C |
Konstruktion und Merkmale
Bei einer ausgekleideten Absperrklappe sind alle medienberührten Flächen mit Kunststoff ausgekleidet oder ummantelt. Das Medium kommt nur mit der Auskleidung und der ummantelten Scheibe in Berührung, nicht mit dem metallischen Gehäuse. So eignet sich die Klappe für chemisch aggressive Medien, die Metall angreifen würden.
Aufbau und Funktionsweise
Die Absperrklappe besteht aus diesen Bauteilen (Nummern wie in der Abbildung):
- Kopfflansch: Über den Kopfflansch wird die Betätigung montiert. Je nach Ausführung ist das ein Handhebel, ein Getriebe oder ein pneumatischer bzw. elektrischer Stellantrieb.
- Das Gehäuse: trägt den Druck und die Kräfte aus der Rohrleitung. Dank der Auskleidung hat es keinen direkten Kontakt mit dem Medium.
- Die Auskleidung: kann das Gehäuse innen vor dem Medium schützen. Der passende Werkstoff wird nach Medium, Konzentration, Temperatur und Druck ausgewählt.
- Die Scheibe: ist mit Kunststoff ummantelt, sodass auch hier kein Metall mit dem Medium in Berührung kommt. Mit einer Vierteldrehung (90°) wird die Klappe vollständig geöffnet oder geschlossen.
- Der Sitz: dichtet die Scheibe in geschlossener Stellung gegen das Gehäuse ab.
- Die Welle: überträgt das Drehmoment von Handhebel, Getriebe oder Antrieb auf die Scheibe.
- Die Wellenabdichtung (innenliegend): verhindert, dass Medium entlang der Welle nach außen austritt.
Eine Vierteldrehung der Welle öffnet oder schließt den Durchfluss. Steht die Scheibe in Rohrrichtung, fließt das Medium. Steht sie quer dazu, ist die Leitung abgesperrt.
Eigenschaften und Vorteile
- Medium berührt nur Auskleidung und Scheibenummantelung, nicht das Metall
- Passende Auskleidung kann das Gehäuse vor dem Medium schützen
- Schnelles Öffnen und Schließen per Vierteldrehung
- Kurze Baulänge, typisch für Absperrklappen
- Betätigung per Handhebel, Getriebe oder pneumatischem bzw. elektrischem Stellantrieb
- Auskleidungswerkstoff wird passend zum Medium ausgewählt
Besonderheiten der ausgekleideten Bauweise
Bei einer Armatur ohne Auskleidung muss der Gehäusewerkstoff selbst gegen das Medium beständig sein. Bei der ausgekleideten Absperrklappe übernimmt diese Aufgabe die Auskleidung. Das Gehäuse übernimmt nur die mechanische Aufgabe.
Die Auskleidung ist damit das entscheidende Bauteil für die Medienbeständigkeit. Ihr Werkstoff wird nach Medium, Konzentration, Temperatur und Druck ausgewählt. Kunststoffauskleidungen haben eigene Grenzen bei Temperatur und Druck. Auch Unterdruck stellt besondere Anforderungen an die Auskleidung.
Einsatzbereiche und Anwendungsfälle
Die ausgekleidete Absperrklappe eignet sich dort, wo Medien metallische Werkstoffe angreifen würden:
- Leitungen mit Säuren und Laugen
- Dosierleitungen für Prozesschemikalien
- Leitungen, in denen das Medium nicht mit Metall in Kontakt kommen soll
- Anlagen, in denen Absperrklappen automatisiert betätigt werden sollen
Branchen und Medien
Typische Branchen für ausgekleidete Absperrklappen sind:
- Chemie und Petrochemie
- Wasser- und Abwasseraufbereitung mit Dosierchemikalien
- Galvanik und Oberflächentechnik
- Zellstoff- und Papierindustrie
Nicht jede Auskleidung passt zu jedem Medium. Wir prüfen die Eignung im Einzelfall anhand Ihrer Betriebsbedingungen und der Herstellerangaben.
Wartung und Service
Prüfen Sie die Absperrklappe regelmäßig auf diese Punkte:
- Dichtheit an der Wellenabdichtung
- Beschädigungen an Auskleidung und Scheibenummantelung
- Leichtgängigkeit beim Öffnen und Schließen
Vor jedem Ausbau muss die Leitung drucklos gemacht und entleert werden. Welche Teile sich einzeln tauschen lassen, hängt von der Baureihe ab. Wir beraten Sie gern zu Ersatzteilen und Austausch.
Technische Informationen
- Bauart: Ausgekleidete Absperrklappe
- Medienberührte Teile: Auskleidung und ummantelte Scheibe aus Kunststoff
- Betätigung: Handhebel, Getriebe, pneumatischer oder elektrischer Stellantrieb
Nennweiten, Druckstufen, Temperaturbereich und Werkstoffe hängen von der Ausführung ab. Die genauen Daten Ihrer Armatur erhalten Sie mit dem Angebot.
Anfrage zum Produkt
Sie benötigen eine ausgekleidete Absperrklappe für ein bestimmtes Medium? Senden Sie uns Ihre Anfrage. Wir melden uns mit einer Empfehlung und einem Angebot.
Diese Angaben helfen uns bei der Auslegung:
- Medium mit Konzentration und ggf. Begleitstoffen
- Betriebsdruck und Betriebstemperatur, auch mögliche Unterdruckzustände
- Nennweite und Flanschnorm
- Gewünschte Betätigung
- Stückzahl und Wunschtermin
Häufig gestellte Fragen
Eine ausgekleidete Absperrklappe ist eine Absperrklappe, deren medienberührte Flächen mit Kunststoff ausgekleidet oder ummantelt sind. So kommt das Medium nicht mit dem metallischen Gehäuse in Kontakt. Das Gehäuse trägt Druck und Rohrleitungskräfte, die passende Auskleidung kann es vor dem Medium schützen. Die Klappe ist für chemisch aggressive Medien vorgesehen. Ob sie für Ihre Anwendung geeignet ist, prüfen wir im Einzelfall.
Das lässt sich nicht pauschal beantworten. Die Eignung hängt von Medium, Konzentration, Temperatur und Druck ab – danach richtet sich auch der passende Auskleidungswerkstoff. Wir prüfen Ihre Anwendung anhand der Herstellerangaben und empfehlen Ihnen die geeignete Ausführung
Die ausgekleideten Absperrklappen von SL Armaturen sind in den Nennweiten DN 25 bis DN 1200 erhältlich, für die Druckstufen PN 10 und PN 16 ausgelegt und für Temperaturen von −20 °C bis +200 °C geeignet. Unterdruck stellt besondere Anforderungen an die Auskleidung. Bitte geben Sie Unterdruckzustände bei Ihrer Anfrage an, damit wir die Eignung prüfen können
Bei der ausgekleideten Absperrklappe sind alle medienberührten Flächen mit Kunststoff ausgekleidet oder ummantelt, auch die Scheibe. Das Medium kommt dadurch nicht mit dem metallischen Gehäuse in Kontakt. Das Gehäuse trägt Druck und Rohrleitungskräfte, die passende Auskleidung kann es vor dem Medium schützen. Die Klappe öffnet und schließt mit einer Vierteldrehung (90°) und baut kompakt. Sie wird vorrangig zum Öffnen und Schließen eingesetzt. Ob ein Regelbetrieb für Ihre Anwendung sinnvoll ist, klären wir gemeinsam mit Ihnen.
Ja. Statt eines Handhebels oder Getriebes kann ein pneumatischer oder elektrischer Stellantrieb montiert werden. Welcher Antrieb zu Ihrer Klappe passt und ob dafür ein Montagesatz nötig ist, prüfen wir für Ihre Anwendung. Auf Wunsch liefern wir Klappe und Antrieb als komplette Einheit.
Das Datenblatt erhalten Sie auf Anfrage direkt bei uns. Für eine Beratung zur passenden Ausführung und Antriebskombination erreichen Sie uns unter +49 2161 8283 210 oder per E-Mail an sales@sl-armaturen.com.
