Hochleistungs Absperrklappen , Serie 44-49
DN 50-1500
PN 16/25/40
ANSI Class 150/ 300
T -50° C- + 420° C

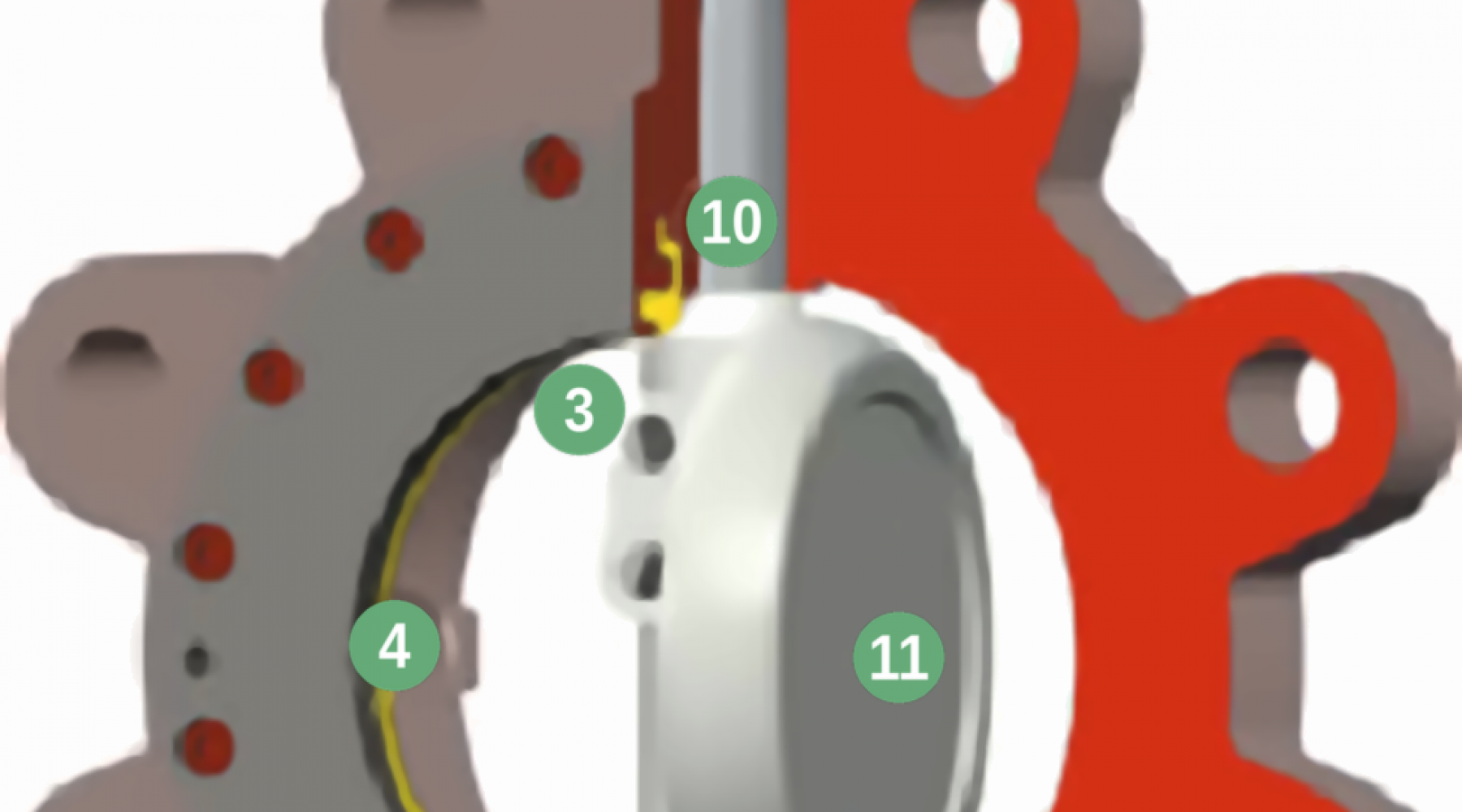

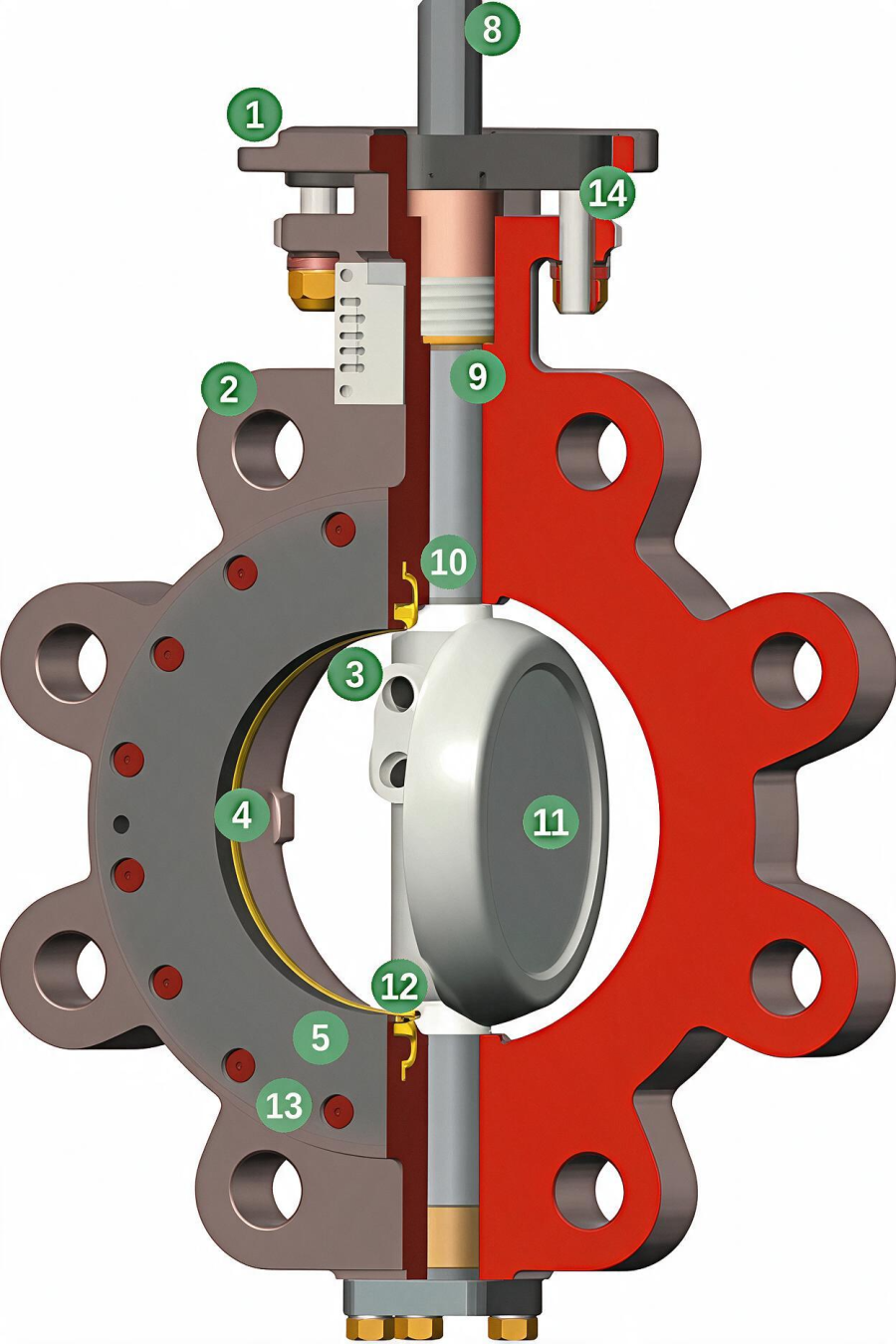

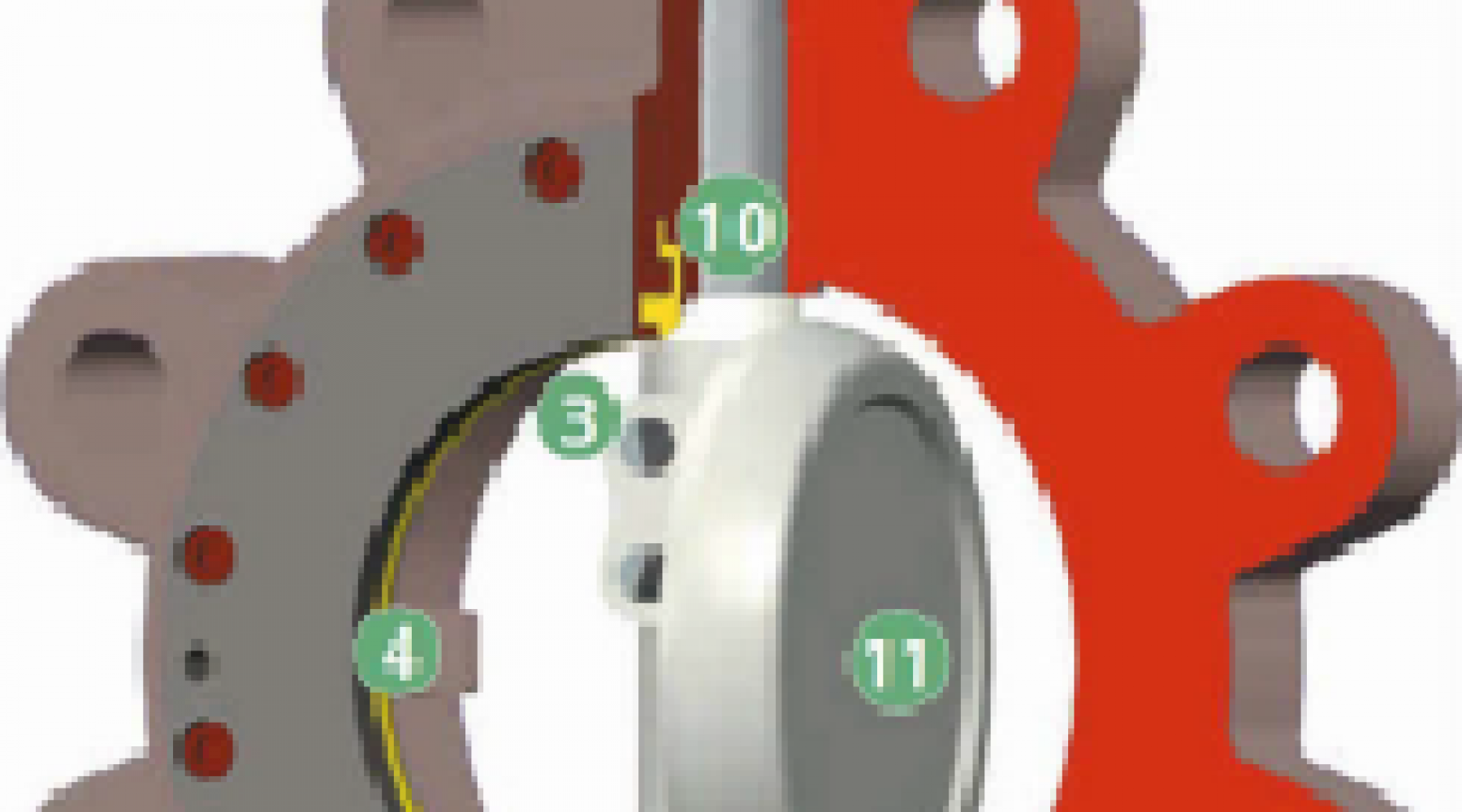

Konstruktion und Merkmale
Unser Partner Delval Flow Controls bietet eine breite Palette hochwertiger Produkte, die sich durch ihre Zuverlässigkeit auszeichnen. Alle Hochleistungs-Absperrklappen der Serien 44 bis 49 werden in ISO-9001-zertifizierten Werken unter Einhaltung der einschlägigen Normen sowie mit einem qualifizierten Qualitätsmanagementsystem hergestellt.
1. Kopfflansch
Der obere Flansch ist gemäß EN ISO 5211 gebohrt, sodass eine direkte Montage einer Vielzahl von Stellantrieben und Handbetätigungen möglich ist.
2. Gehäuse
Das einteilige Zwischen-, Anflansch- oder Doppelflanschgehäuse bietet standardmäßig eine bidirektionale Abdichtung und ist in den Druckklassen PN16 und PN40 erhältlich.
3. Verbindung Welle/Scheibe
Die Wellenstifte sind gegenüber der Mitte des Schafts versetzt, wodurch sie eher auf Druck als auf Scherung ausgelegt sind, wodurch das Risiko eines Versagens ausgeschlossen wird. Die Passfedern sind keilförmig und passgenau, um einen sicheren mechanischen Eingriff der Scheibe in die Welle zu gewährleisten.
4. Scheibenanschlag
Er verhindert, dass sich die Scheibe in die falsche Richtung dreht und dabei der Sitz beschädigt wird.
5. Sitzhalterung
Hält den Sitz im Gehäuse und wird aus dem gleichen Material wie das Gehäuse geliefert.
6. Wellen-Dichtung
Die Wellenstopfbuchse ist mit BellevilleFedern „live loaded". Dies gewährleistet eine kontinuierliche Kompression der Packung sowie einen dichten Kontakt an Spindel und Gehäuse auch bei Verschleiß. Die wippenförmige Stopfbuchsen Brücke gleicht ein eventuell ungleichmäßiges Einstellen der Stopfbuchsen Bolzen aus.
7. Ausblassichere Welle
Die Armaturen sind mit einer Wellenhalterung am oberen Ende der Welle ausgestattet, um zu verhindern, dass sich der obere Teil der Welle über den Druckring hinaus bewegt, falls die Welle innerhalb der Armatur brechen sollte.
8. Welle
Eine robuste, einteilige Welle sorgt für erhöhte Torsionsfestigkeit bei Anwendungen mit höherem Drehmoment.
9. Verlängerter Hals
Der verlängerte Hals ermöglicht eine 50mm Rohrleitungsisolierung und einen einfachen Zugang zur Einstellung der Stopfbuchspackung und zur Montage des Stellantriebs.
10. Lager
„Bear-X"-Lager im oberen und unteren Wellenbereich bestehen aus einem technischen Verbundpolymermaterial mit hoher Druckfestigkeit und ausgezeichneter Wärme-, Chemikalienund Verschleißbeständigkeit.
11. Scheibe
Die Scheibe wurde so konstruiert, dass sie den Durchfluss maximiert und den Widerstand minimiert, um einen hohen Durchflusskoeffizienten (Kv) zu erzielen.
12. Sitz
Das einzigartige Sitzdesign nutzt ein selbstverstärkendes, flexibles Lippendichtungskonzept, das eine bidirektionale Abdichtung ohne sekundäre Komponenten ermöglicht und so thermische und chemische Unverträglichkeiten unterschiedlicher Materialien vermeidet.
13. Bi-Direktionale Dichtheit
Alle Flansch- und Doppelflanschklappen sind für den Einsatz als Endarmatur bis zur vollen Druckstufe in beiden Durchflussrichtungen geeignet.
14. Nachstellbare Wellendichtung
Das Wellendichtungssystem ermöglicht einen einfachen Zugang zu den Sechskantmuttern zur Einstellung, ohne dass der Antrieb entfernt werden muss.
Absperrklappen der Serie 44-49 sind erfolgreich in den verschiedensten Industrieanlagen im Einsatz.
Häufig gestellte Fragen
Eine Hochleistungs Absperrklappe ist eine Armatur für anspruchsvolle industrielle Anwendungen mit hohen Anforderungen an Druck, Temperatur und Dichtheit. Die Hochleistungs Absperrklappen der Serie 44 bis 49 sind für einen zuverlässigen Betrieb auch unter anspruchsvollen Einsatzbedingungen konzipiert.
Bei einer doppelt exzentrischen Absperrklappe sind Welle und Scheibe gegenüber der Gehäusemitte versetzt angeordnet. Dadurch löst sich die Scheibe beim Öffnen schneller vom Sitz. Dies reduziert Reibung und Verschleiß, senkt das erforderliche Drehmoment und kann die Lebensdauer der Armatur erhöhen.
Hochleistungs Absperrklappen sind für höhere Anforderungen an Druck, Temperatur, Dichtheit und Lebensdauer ausgelegt. Durch die doppelt exzentrische Konstruktion entsteht im Vergleich zu einer zentrischen Absperrklappe weniger Reibung zwischen Scheibe und Sitz. Dadurch eignen sie sich besonders für anspruchsvolle industrielle Anwendungen.
Hochleistungs Absperrklappen können je nach Werkstoff, Sitzkonstruktion und Ausführung für unterschiedliche flüssige und gasförmige Medien eingesetzt werden. Welche Ausführung geeignet ist, hängt insbesondere vom Medium, der Betriebstemperatur, dem Druck und den Anforderungen der jeweiligen Anlage ab. Wir beraten Sie gerne bei der Auswahl der passenden Konfiguration.
Die Hochleistungs Absperrklappen der Serie 44 bis 49 sind in Nennweiten von DN 50 bis DN 1500 verfügbar. Je nach Ausführung sind Druckstufen von PN 16, PN 25 und PN 40 sowie ANSI Class 150 und 300 möglich. Der verfügbare Temperaturbereich reicht von minus 50 °C bis plus 420 °C. Die konkret zulässigen Betriebsbedingungen sind abhängig von der jeweiligen Ausführung und den eingesetzten Werkstoffen.
