Absperrklappe in Zwischen- und Anflanschausführung
DN 50-1800
PN 10/16
-50 bis 200° C
Konstruktion und Merkmale
Die Absperrklappe ist eine kompakte Absperrarmatur für industrielle Rohrleitungen. Sie ist in Zwischenflansch- und Anflanschausführung erhältlich. Die abgebildete Klappe stammt von unserem Partner Delval Flow Controls und zeigt die Zwischenflanschausführung.
Aufbau und Funktionsweise

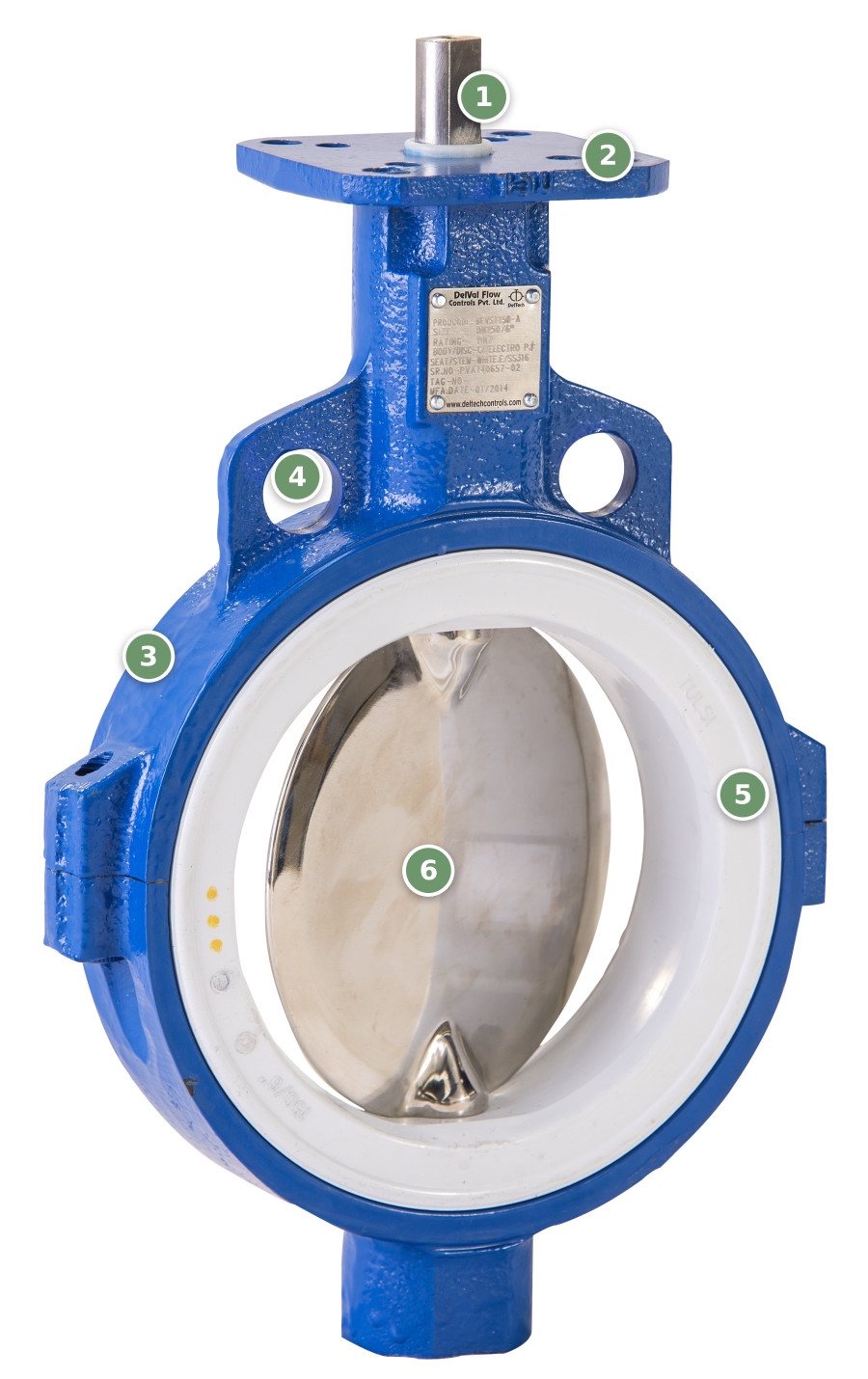

Die Absperrklappe besteht aus diesen Bauteilen (Nummern wie in der Abbildung):
- Welle: Sie überträgt das Drehmoment von Handhebel, Getriebe oder Antrieb auf die Scheibe.
- Kopfflansch: Hier wird die Betätigung montiert.
- Gehäuse: Es wird zwischen die Rohrflansche gesetzt und nimmt Sitz, Scheibe und Welle auf.
- Zentrierbohrung: Durch sie werden Flanschschrauben geführt, um die Klappe beim Einbau mittig auszurichten.
- Sitz: Er kleidet das Gehäuse innen aus und dichtet die Scheibe in geschlossener Stellung ab.
- Scheibe: Sie sitzt im Durchgang und öffnet oder schließt die Leitung.
Eine Vierteldrehung der Welle öffnet oder schließt den Durchfluss. Steht die Scheibe in Rohrrichtung, fließt das Medium. Steht sie quer dazu, liegt sie am Sitz an und die Leitung ist abgesperrt.
Eigenschaften und Vorteile
- Kurze Baulänge und geringes Gewicht
- Schnelles Öffnen und Schließen per Vierteldrehung
- Wenig Platzbedarf in der Rohrleitung
- Zwei Gehäuseausführungen: Zwischenflansch und Anflansch
- Betätigung per Handhebel, Getriebe oder Stellantrieb über den Kopfflansch
Zwischenflansch oder Anflansch: die Unterschiede
Zwischenflanschausführung: Die Klappe wird zwischen zwei Rohrflansche geklemmt. Die Flanschschrauben laufen außen am Gehäuse vorbei von Flansch zu Flansch. Das macht diese Ausführung leicht und wirtschaftlich. Wird ein Rohrflansch gelöst, ist die Klappe nicht mehr eingespannt. Sie eignet sich deshalb nicht als Endarmatur.
Anflanschausführung: Das Gehäuse hat Augen mit Gewindebohrungen. Jeder Rohrflansch wird einzeln mit der Klappe verschraubt. Dadurch lässt sich eine Seite der Leitung abbauen, während die Klappe auf der anderen Seite montiert bleibt. Ob die Klappe dabei als Endarmatur unter Druck absperren darf, hängt von der Ausführung ab und steht in den Herstellerunterlagen.
Einsatzbereiche und Anwendungsfälle
Die Absperrklappe eignet sich überall dort, wo Rohrleitungen platzsparend abgesperrt werden sollen:
- Absperren größerer Nennweiten mit wenig Platzbedarf
- Leitungen mit häufigem Öffnen und Schließen
- Automatisierte Anlagen mit pneumatischen oder elektrischen Antrieben
- Leitungsabschnitte, die einseitig demontiert werden sollen (Anflanschausführung)
Branchen und Medien
Typische Branchen für Absperrklappen sind:
- Wasser- und Abwassertechnik
- Heizungs-, Lüftungs- und Klimatechnik
- Chemie- und Prozesstechnik
- Anlagen- und Maschinenbau
Nicht jede Ausführung passt zu jedem Medium. Entscheidend sind vor allem die Werkstoffe von Sitz und Scheibe. Wir prüfen die Eignung im Einzelfall anhand Ihrer Betriebsbedingungen.
Wartung und Service
Prüfen Sie die Absperrklappe regelmäßig auf diese Punkte:
- Dichtheit an der Welle
- Verschleiß oder Beschädigungen am Sitz
- Leichtgängigkeit beim Öffnen und Schließen
Vor jedem Ausbau muss die Leitung drucklos gemacht und entleert werden. Welche Teile sich einzeln tauschen lassen, hängt von der Baureihe ab. Wir beraten Sie gern zu Ersatzteilen und Austausch.
Technische Informationen
- Bauart: Absperrklappe
- Gehäuse: Zwischenflansch- oder Anflanschausführung
- Betätigung: Handhebel, Getriebe oder Stellantrieb
Nennweiten, Druckstufen, Temperaturbereich und Werkstoffe hängen von der Ausführung ab. Die genauen Daten Ihrer Armatur erhalten Sie mit dem Angebot.
Anfrage zum Produkt
Sie benötigen eine Absperrklappe in Zwischen- oder Anflanschausführung? Senden Sie uns Ihre Anfrage. Wir melden uns mit einer Empfehlung und einem Angebot.
Diese Angaben helfen uns bei der Auslegung:
- Medium
- Betriebsdruck und Betriebstemperatur
- Nennweite und Flanschnorm
- Gewünschte Gehäuseausführung
- Gewünschte Betätigung
- Stückzahl und Wunschtermin
Häufig gestellte Fragen
Die Begriffe beschreiben, wie die Absperrklappe in die Rohrleitung eingebaut wird. Bei der Zwischenflanschausführung (Wafer-Typ) wird die Klappe zwischen zwei Rohrflansche geklemmt; die Schrauben laufen außen am Gehäuse vorbei. Bei der Anflanschausführung (Lug-Typ) besitzt das Gehäuse Gewindeaugen, an denen die Rohrflansche direkt verschraubt werden.
Die Zwischenflanschausführung ist besonders kompakt, leicht und wirtschaftlich – ideal, wenn die Klappe fest zwischen zwei Rohrleitungsenden sitzt. Die Anflanschausführung bietet den Vorteil, dass sich eine Rohrleitungsseite demontieren lässt, während die Klappe auf der anderen Seite verschraubt bleibt. Sie eignet sich daher auch als Endarmatur oder dort, wo einzelne Leitungsabschnitte gewartet werden müssen. SL Armaturen berät gern bei der Auswahl.
Die Absperrklappen in Zwischen- und Anflanschausführung sind in den Nennweiten DN 50 bis DN 1800 erhältlich, für die Druckstufen PN 10 und PN 16 ausgelegt und für Temperaturen von −50 °C bis +200 °C geeignet.
Absperrklappen werden in nahezu allen Industrien eingesetzt – von der Gebäudetechnik und Wasseraufbereitung über die Chemie- und Pharmaindustrie bis zur Lebensmittelindustrie und Medizintechnik. Dank ihres geringen Gewichts und Platzbedarfs sind sie gerade bei großen Nennweiten eine wirtschaftliche Alternative zu Schiebern, Kugelhähnen oder Ventilen.
Ja. Neben der Betätigung per Hebel oder Kurbel lassen sich die Klappen mit einem Antrieb automatisieren. Die pneumatischen Stellantriebe der E-Typ-Baureihe von SL Armaturen passen im Direktaufbau auf Absperrklappen – ohne zusätzliche Montagesätze. Beratung gibt es unter +49 2161 8283 210 oder sales@sl-armaturen.com.
