2-teilige Flanschkugelhähne

Konstruktion und Merkmale

Der 2-teilige Flanschkugelhahn ist eine robuste Absperrarmatur für industrielle Rohrleitungen. Er wird über Flansche direkt in die Leitung eingebaut. Das Gehäuse besteht aus zwei miteinander verschraubten Teilen.

Aufbau und Funktionsweise

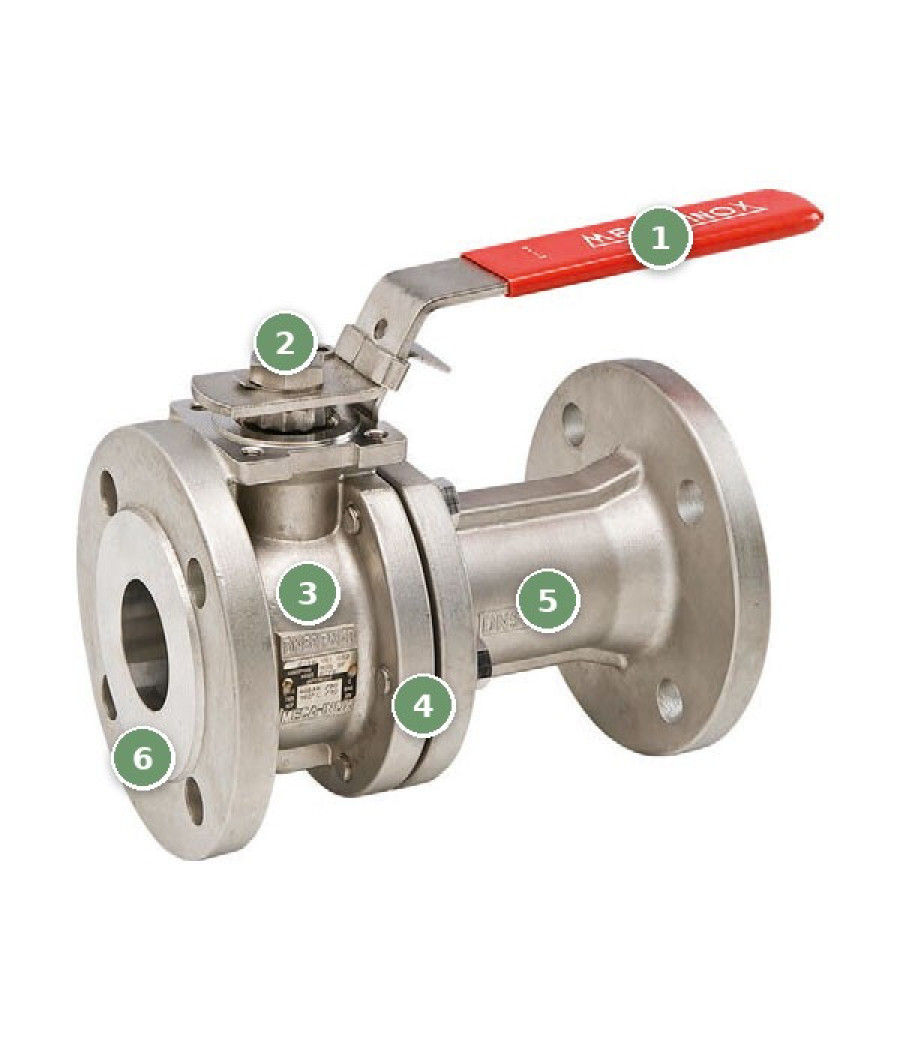

Der Flanschkugelhahn besteht aus diesen Bauteilen (Nummern wie in der Abbildung):

1. Handhebel: Mit ihm wird der Kugelhahn per Vierteldrehung geöffnet und geschlossen.
2. Kopfflansch mit Spindel: Die Spindel überträgt die Drehbewegung auf die Kugel. Auf dem Kopfflansch wird die Betätigung montiert.
3. Hauptgehäuse: Hier sitzen Kugel und Sitzringe, also die Funktionsteile.
4. Gehäuseverbindung: An dieser Stelle sind die beiden Gehäuseteile miteinander verschraubt und abgedichtet.
5. Anschlussteil: Das zweite Gehäuseteil schließt das Hauptgehäuse und hält Kugel und Sitz in Position.
6. Anschlussflansch: Über die Flansche an beiden Enden wird der Kugelhahn mit der Rohrleitung verschraubt.

Im Inneren befindet sich eine Kugel mit Bohrung. Eine Vierteldrehung der Spindel öffnet oder schließt den Durchfluss. Steht die Bohrung in Rohrrichtung, fließt das Medium. Steht sie quer dazu, ist die Leitung abgesperrt.

Eigenschaften und Vorteile

• Direkter Einbau in Flanschleitungen
• Schnelles Öffnen und Schließen per Vierteldrehung
• Geringer Druckverlust bei geöffneter Armatur
• Gehäuse zur Wartung teilbar
• Betätigung per Handhebel oder Stellantrieb über den Kopfflansch

Besonderheiten der 2-teiligen Bauweise

Beim 2-teiligen Kugelhahn ist das Gehäuse an einer Stelle geteilt. Kugel und Sitze werden über diese Trennstelle eingesetzt. Zur Wartung wird die Armatur aus der Leitung genommen und an der Gehäuseverbindung geöffnet. So sind Kugel und Sitze zugänglich und lassen sich tauschen.

Im Vergleich zum 3-teiligen Kugelhahn hat die 2-teilige Bauweise eine Gehäusedichtung weniger. Die Endstücke bleiben bei der Wartung allerdings nicht in der Leitung. Für Flanschleitungen, die sich einfach lösen lassen, ist das meist kein Nachteil.

Einsatzbereiche und Anwendungsfälle

Der 2-teilige Flanschkugelhahn eignet sich überall dort, wo Flanschleitungen zuverlässig abgesperrt werden sollen:

• Prozessleitungen in Industrieanlagen
• Leitungen mit häufigem Öffnen und Schließen
• Automatisierte Anlagen mit pneumatischen oder elektrischen Antrieben
• Leitungen, in denen ein geringer Druckverlust gefordert ist

Branchen und Medien

Typische Branchen für Flanschkugelhähne sind:

• Chemie und Petrochemie
• Wasser- und Abwassertechnik
• Energie- und Wärmetechnik
• Anlagen- und Maschinenbau

Je nach Werkstoff und Ausführung kommen Flüssigkeiten, Gase und Dämpfe infrage. Nicht jede Ausführung passt zu jedem Medium. Wir prüfen die Eignung im Einzelfall anhand Ihrer Betriebsbedingungen.

Wartung und Service

Verschleißteile lassen sich nach dem Ausbau tauschen:

1. Leitung drucklos machen und entleeren.
2. Flanschschrauben lösen und den Kugelhahn ausbauen.
3. Gehäuseverbindung lösen und das Anschlussteil abnehmen.
4. Kugel, Sitze und Dichtungen prüfen und bei Bedarf ersetzen.
5. Gehäuse wieder verschrauben und den Kugelhahn einbauen.

Welche Ersatzteile für Ihre Armatur verfügbar sind, hängt von der Baureihe ab. Wir beraten Sie gern.

Technische Informationen

• Bauart: 2-teiliger Kugelhahn
• Anschluss: Flansch
• Betätigung: Handhebel oder Stellantrieb

Nennweiten, Druckstufen, Temperaturbereich, Werkstoffe und Flanschnormen hängen von der Ausführung ab. Die genauen Daten Ihrer Armatur erhalten Sie mit dem Angebot.

Anfrage zum Produkt

Sie benötigen einen 2-teiligen Flanschkugelhahn für bestimmte Betriebsbedingungen? Senden Sie uns Ihre Anfrage. Wir melden uns mit einer Empfehlung und einem Angebot.

Diese Angaben helfen uns bei der Auslegung:

• Medium
• Betriebsdruck und Betriebstemperatur
• Nennweite und Flanschnorm
• Gewünschter Werkstoff
• Gewünschte Betätigung
• Stückzahl und Wunschtermin
