Ausgekleidete Absperrklappe für chemisch aggressive Medien

Konstruktion und Merkmale

Bei einer ausgekleideten Absperrklappe sind alle medienberührten Flächen mit Kunststoff ausgekleidet oder ummantelt. Das Medium kommt nur mit der Auskleidung und der ummantelten Scheibe in Berührung, nicht mit dem metallischen Gehäuse. So eignet sich die Klappe für chemisch aggressive Medien, die Metall angreifen würden.

Aufbau und Funktionsweise

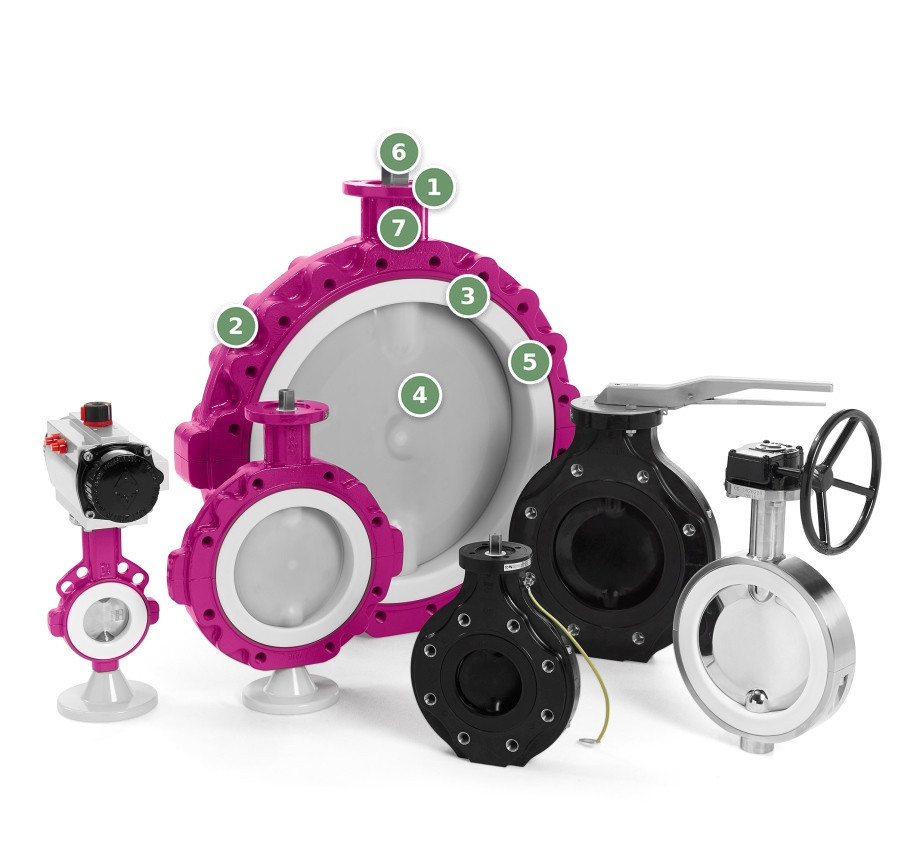

Die Absperrklappe besteht aus diesen Bauteilen (Nummern wie in der Abbildung):

1. Kopfflansch: Über den Kopfflansch wird die Betätigung montiert. Je nach Ausführung ist das ein Handhebel, ein Getriebe oder ein pneumatischer bzw. elektrischer Stellantrieb.
2. Das Gehäuse: trägt den Druck und die Kräfte aus der Rohrleitung. Dank der Auskleidung hat es keinen direkten Kontakt mit dem Medium.
3. Die Abkleidung: schützt das Gehäuse innen vor dem Medium und damit vor Korrosion. Der passende Werkstoff wird nach Medium, Konzentration, Temperatur und Druck ausgewählt.
4. Die Scheibe: ist mit Kunststoff ummantelt, sodass auch hier kein Metall mit dem Medium in Berührung kommt. Mit einer Vierteldrehung (90°) wird die Klappe vollständig geöffnet oder geschlossen.
5. Der Sitz: dichtet die Scheibe in geschlossener Stellung gegen das Gehäuse ab.
6. Die Welle: überträgt das Drehmoment von Handhebel, Getriebe oder Antrieb auf die Scheibe.
7. Die Wellenabdichtung verhindert, dass Medium entlang der Welle nach außen austritt.

Eine Vierteldrehung der Welle öffnet oder schließt den Durchfluss. Steht die Scheibe in Rohrrichtung, fließt das Medium. Steht sie quer dazu, ist die Leitung abgesperrt.

Eigenschaften und Vorteile

• Medium berührt nur Auskleidung und Scheibenummantelung, nicht das Metall
• Schutz des Gehäuses vor Korrosion durch das Medium
• Schnelles Öffnen und Schließen per Vierteldrehung
• Kurze Baulänge, typisch für Absperrklappen
• Betätigung per Handhebel, Getriebe oder pneumatischem bzw. elektrischem Stellantrieb
• Auskleidungswerkstoff wird passend zum Medium ausgewählt

Besonderheiten der ausgekleideten Bauweise

Bei einer Armatur ohne Auskleidung muss der Gehäusewerkstoff selbst gegen das Medium beständig sein. Bei der ausgekleideten Absperrklappe übernimmt diese Aufgabe die Auskleidung. Das Gehäuse übernimmt nur die mechanische Aufgabe.

Die Auskleidung ist damit das entscheidende Bauteil für die Medienbeständigkeit. Ihr Werkstoff wird nach Medium, Konzentration, Temperatur und Druck ausgewählt. Kunststoffauskleidungen haben eigene Grenzen bei Temperatur und Druck. Auch Unterdruck stellt besondere Anforderungen an die Auskleidung.

Einsatzbereiche und Anwendungsfälle

Die ausgekleidete Absperrklappe eignet sich dort, wo Medien metallische Werkstoffe angreifen würden:

• Leitungen mit Säuren und Laugen
• Dosierleitungen für Prozesschemikalien
• Leitungen, in denen das Medium nicht mit Metall in Kontakt kommen soll
• Anlagen, in denen Absperrklappen automatisiert betätigt werden sollen

Branchen und Medien

Typische Branchen für ausgekleidete Absperrklappen sind:

• Chemie und Petrochemie
• Wasser- und Abwasseraufbereitung mit Dosierchemikalien
• Galvanik und Oberflächentechnik
• Zellstoff- und Papierindustrie

Nicht jede Auskleidung passt zu jedem Medium. Wir prüfen die Eignung im Einzelfall anhand Ihrer Betriebsbedingungen und der Herstellerangaben.

Wartung und Service

Prüfen Sie die Absperrklappe regelmäßig auf diese Punkte:

• Dichtheit an der Wellenabdichtung
• Beschädigungen an Auskleidung und Scheibenummantelung
• Leichtgängigkeit beim Öffnen und Schließen

Vor jedem Ausbau muss die Leitung drucklos gemacht und entleert werden. Welche Teile sich einzeln tauschen lassen, hängt von der Baureihe ab. Wir beraten Sie gern zu Ersatzteilen und Austausch.

Technische Informationen

• Bauart: Ausgekleidete Absperrklappe
• Medienberührte Teile: Auskleidung und ummantelte Scheibe aus Kunststoff
• Betätigung: Handhebel, Getriebe, pneumatischer oder elektrischer Stellantrieb

Nennweiten, Druckstufen, Temperaturbereich und Werkstoffe hängen von der Ausführung ab. Die genauen Daten Ihrer Armatur erhalten Sie mit dem Angebot.

Anfrage zum Produkt

Sie benötigen eine ausgekleidete Absperrklappe für ein bestimmtes Medium? Senden Sie uns Ihre Anfrage. Wir melden uns mit einer Empfehlung und einem Angebot.

Diese Angaben helfen uns bei der Auslegung:

• Medium mit Konzentration und ggf. Begleitstoffen
• Betriebsdruck und Betriebstemperatur, auch mögliche Unterdruckzustände
• Nennweite und Flanschnorm
• Gewünschte Betätigung
• Stückzahl und Wunschtermin
